1.2电容器的类型
电容器是电路中最基本的元件之一。它用于储存和释放电能，有助于调节电压和滤波，从而提高电路性能。
通过了解各种类型的电容器及其用途，可以最好地实施能够高效为你的构建提供动力的实践，以确保顺畅的体验。
本文将探索各种类型的电容器并介绍它们的特点，以便你可以选择正确的电容器，在创建项目时享受平稳可靠的体验。
电容器的应用和用途
电容器用于多种场景，以下是其中的一些示例：
- 电源系统：该元件通过储存多余的能量并在需要时释放来平滑电压波动。
- 信号处理：此处的电容器阻断直流分量，让交流信号通过。因此在滤波电路中发挥作用。
- 定时电路：通过充放电周期来控制定时电路。
- 能量储存：用于相机闪光灯和不间断电源（UPS）。这些设备储存电能，并在电流耗尽时释放。
- 快速能量释放：超级电容器专门用于需要快速能量释放的应用。例如：电动汽车（EV）或其他形式的可再生能源储存。

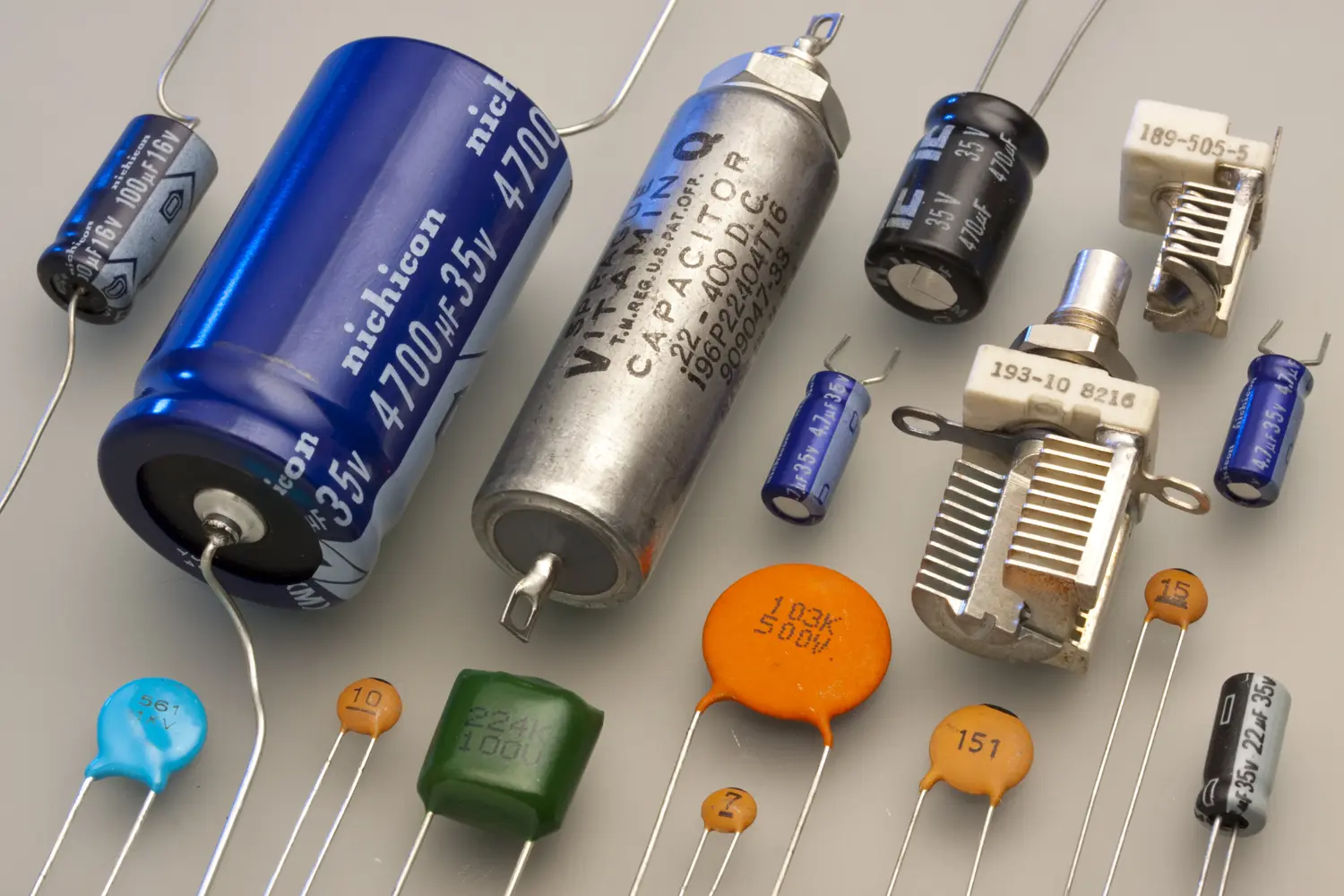

电容器的类型
基于极化的电容器
有极性电容器
有极性电容器，如电解电容器和钽电容器，必须在电路中以正确的方向连接。一个引脚标为正极，另一个标为负极。如果极性接反，可能会导致漏电流、损坏，甚至在某些情况下发生爆炸。有极性电容器通常提供较高的电容值，常用于需要较大能量储存的应用，如电源滤波或能量平滑电路。
无极性电容器
无极性电容器，包括陶瓷电容器、云母电容器和薄膜电容器，没有极性，这意味着它们可以在电路中以任意方向连接。这种灵活性简化了安装过程，并降低了因放置错误而造成的损坏风险。无极性电容器通常用于交流电路，在这些电路中，它们能够处理双向信号的能力至关重要。它们常用于信号滤波、去耦和定时应用。
基于结构的电容器
固定电容器
固定电容器因其稳定的电容值而被广泛使用，其电容值在制造完成后保持不变。这种稳定性使它们非常适合于需要长时间保持精确电容值的应用。固定电容器的电容值范围可以从皮法拉到法拉不等，具体取决于电容器的类型和应用。电压额定值也可能有所不同，有些型号能够承受数千伏的电压。由于其小巧的尺寸、可靠 性以及可预测的性能，固定电容器常用于电源、信号滤波电路和定时应用，是现代电子设备中不可或缺的元件。
可变电容器
与固定电容器不同，可变电容器提供了一种灵活的解决方案，适用于需要可调节电容值的情况，从而可以对电路进行微调。这些元件设计有可移动的极板，能够调整电容值，其范围从几皮法拉到几百皮法拉不等。可变电容器通常用于射频（RF）应用，帮助调谐收音机和振荡器，提供对信号频率的精确控制。此外，这类电容器的电压额定值因型号而异，有些甚至可以承受高达数百伏的电压。它们能够适应电路需求，在需要精确频率控制的设备中确保最佳性能，因而在微调过程中不可或缺。
微调电容器
微调电容器是小型的可调电容器，专为在制造或维护过程中对电路进行微调而设计。通常用于射频（RF）电路、振荡器和滤波器，微调电容器能够进行精确调整，以确保最佳性能。其电容值范围从几皮法拉到几百皮法拉不等，具体取决于设计和所用材料。微调电容器的一个关键特点是其可调性，这使得它们在需要微调的应用中极为宝贵。
微调电容器体积小巧，易于集成到印刷电路板（PCB）中。一旦校准，这些电容器通常会保持其值，除非需要进一步调整。它们能够提供精确的小范围电容变化，这使得它们在对准确性要求极高的高频应用中至关重要。
基于材料的电容器
空气电容器
空气电容器以空气作为两个导电极板之间的电介质，其设计确保了在高频电路中的卓越性能。空气电容器的电容值通常在几皮法拉到几百皮法拉之间，具体取决于型号。
其电压额定值也可能相当高，有些设计可以承受数千伏的电压。这些电容器特别适合用于高功率电路，因为它们的低介质吸收特性减少了能量损失，提高了整体效率。空气电容器具有很高的耐用性，能够承受温度波动，是高要求的高频应用中的可靠选择。
陶瓷电容器
陶瓷电容器是使用陶瓷材料作为电介质的电容器，它们在需要高频稳定性的电子电路中广泛使用。陶瓷电容器具有多种尺寸和电压额定值，其陶瓷成分使其能够在广泛的温度范围内保持一致的性能。它们通常在信号滤波、去耦或需要定时电路的场合表现出色。
陶瓷电容器的一个独特特点是，尽管体积小，但能提供高电容值，这使其成为智能手机等设备的理想选择。作为非极化元件，陶瓷电容器在安装时无需担心方向问题，这简化了电路设计。虽然它们并不适用于需要高能量储存的应用，但这些电容器的电容范围从几皮法拉到几微法拉不等，电压额定值可高达1000伏。
电解电容器
电解电容器因其能够在紧凑的外形中储存大量能量，而被广泛用于电源电路。它们由液体电解质和金属氧化物层组成，后者作为电介质。这使得电解电容器能够达到高电容值，范围从几微法拉到几千微法拉，使其成为能量储存、滤波和电压平滑的理想选择，常用于音频系统。
电解电容器是极化的，这意味着它们必须以正确的方向安装，以避免故障或损坏。尽管它们提供了相当大的电容值，但它们对温度变化敏感，与其他电容器相比，使用寿命较短。其电压额定值范围从10伏到500伏不等，具体取决于特定的应用，这使得它们适用于许多电路设计。
薄膜电容器
薄膜电容器因其耐用性和长寿命而受到青睐，它使用薄塑料薄膜作为电介质材料。在这里，塑料薄膜被金属化，增强了导电性，使这些电容器成为需要稳定性的应用（如音频系统、电机控制单元和高压电源）的理想选择。它们在广泛的温度和环境条件下都能保持一致的性能。
薄膜电容器具有低等效串联电阻（ESR），这最小化了能量损失，提高了效率，其电压额定值从50伏到2000伏不等。这些电容器能够承受相当大的功率负荷，使其非常通用，而且它们的非极化特性简化了安装，确保它们可以在电路中的任何方向放置。
超级电容器
超级电容器以其与传统电容器相比异常高的能量储存能力而脱颖而出。它们依靠电解质和大表面积来实现电容值，范围从几百法拉到几千法拉。超级电容器适用于需要快速充放电周期的应用，如电动汽车和紧急电源备份。
尽管其电压额定值通常较低，通常在2.7伏到5伏之间，但超级电容器提供了无与伦比的功率密度和快速响应时间。其独特的构成允许长时间的循环，通常达到数百万次循环，这使得超级电容器非常适合需要频繁能量爆发的设备。然而，它们通常不用于长期能量储存，因为它们的放电速度比电池快得多，使它们在高性能系统中非常有价值。
钽电容器
钽电容器因其稳定性和紧凑尺寸而备受推崇，它们使用钽金属 作为电极，薄氧化层作为电介质。这些电容器相对于其尺寸提供了高电容值，通常从几微法拉到几百微法拉不等。钽电容器在需要可靠性和精度的应用中表现出色，如医疗设备、军事设备和工业电子设备。
其电压额定值通常在2伏到50伏之间，使其适用于低电压应用。钽电容器具有较长的使用寿命，即使在极端温度下也能可靠运行。然而，作为极化电容器，这些电容器必须正确安装，以避免故障或损坏。由于其紧凑的特性以及在恶劣条件下可靠运行的能力，钽电容器经常用于电源滤波和去耦应用。
云母电容器
云母电容器以其稳定性和高精度而闻名，使其成为高频电路的理想选择。天然云母，一种硅酸盐矿物，被用作电介质材料，提供了对温度波动和湿度的出色抵抗力。云母电容器的电容值范围从几皮法拉到几百皮法拉，电压额定值超过5000伏，它们通常用于射频（RF）电路、振荡器和功率放大器。
云母电容器以其低介质损耗而闻名，即使在高频应用中也能确保最小的能量损失。由于所使用的材料质量，这些电容器比其他类型的电容器更昂贵，但在需要精度和长期可靠性的关键应用中，其性能证明了成本的合理性。低等效串联电阻（ESR）进一步提高了其在功率电路中的效率，特别是在要求苛刻的环境中。
聚合物电容器
聚合物电容器以其快速响应时间和低等效串联电阻（ESR）而受到认可，这使得它们能够在高频电路中高效运行。与使用液体电解质不同，聚合物电容器依赖于导电聚合物，提高了稳定性 和使用寿命。聚合物电容器的电容值通常从几微法拉到几百微法拉不等，电压额定值可达100伏。
聚合物电容器通常用于电源、主板和音频系统，其中低纹波电流和电压稳定性至关重要。它们具有显著的耐高温能力，不会退化，确保了比传统电解电容器更长的使用寿命。此外，聚合物电容器能够承受更高的纹波电流，使其成为需要稳定和高效能量传输的电路的理想选择。
玻璃电容器
玻璃电容器在极端环境中提供了无与伦比的可靠性和稳定性，这些环境通常会暴露在高温或辐射中。这些电容器使用玻璃作为电介质材料，提供了出色的绝缘性能和对环境压力的抵抗力。玻璃电容器通常用于航空航天、军事和医疗应用，以其低介质吸收而闻名，确保在宽频率范围内最小的能量损失。
玻璃电容器的电容值通常较低，从几皮法拉到几纳法拉不等，但电压额定值可以超过10000伏，使其适用于高电压应用。玻璃电容器的一个显著特点是其耐用性，这确保了在关键系统中的长期可靠性。尽管它们价格昂贵，但玻璃电容器的卓越性能使其成为需要精度和耐用性的高度专业化行业的首选。
纸电容器
纸电容器在早期电子设备中被广泛使用，特别是在电源和基于电子管的电路中。它们由浸泡在电解质中的纸作为电介质构成，这些电容器提供了相对较高的电容值，范围从几微法拉到几百微法拉。纸电容器因其能量储存能力而受到重视，但它们容易吸收水分，随着时间的推移会导致退化。
尽管现代电容器，如薄膜或聚合物类型，已经取代了大多数纸电容器，但它们仍然可以在老式设备和一些特殊应用中找到。纸电容器的电压额定值通常从100伏到600伏不等，具体取决于设计。尽管今天不常使用，但纸电容器在早期电子系统的发展中发挥了重要作用。
常见问题解答：
电容器可以串联或并联连接吗？
可以，将电容器串联会降低总电容，但会提高电压额定值；而将它们并联则会增加电容，且不影响电压额定值。
当电容器暴露在超过其额定电压的电压下时会发生什么？
超出电容器的电压额定值可能导致介质击穿，可能会导致永久性损坏和电路故障。
极化电容器和非极化电容器有什么区别？
极化电容器，如电解电容器，有正负极，必须正确安装。非极化电容器，如陶瓷或薄膜类型，可以以任意方向安装。
结论
正如我们所学，电容器在我们的电子应用功能中起着重要的作用。它们提供了诸如能量储存、滤波和信号处理等一系列功能。了解如何选择正确类型的电容器、其应用及其特性对于找到适合启动你的下一个项目的正确电容器至关重要。每个电容器都提供独特的益处，适用于特定需求，无论你是参与需要高频电路、大能量储存还是精确调谐系统的项目，将电容器的特性与你的项目需求相匹配，可以显著提高你的下一个项目的效率和可靠性。
